20MnMoD 筒体锻件锻造工艺，厚壁筒体锻制成型管控要点

20MnMoD 筒体锻件属于厚壁环形承压锻件，是低温压力容器核心承压构件。锻造工艺方案，直接决定锻件内部致密度、金属流线分布、晶粒组织状态以及低温韧性。筒体锻件采用镦粗、冲孔、芯轴扩孔成型，工艺逻辑和轴类锻件存在明显差异，坯料加热制度、扩孔变形策略、锻后冷却制度，各项参数都会影响成品锻件质量。

原材料钢锭进厂，除化学成分复核，还需要开展低倍组织检验，排查钢锭内部偏析、夹渣等原生冶金缺陷。20MnMoD 钢材导热性能有限，坯料加热采用分段升温模式，缓慢提升坯料温度，减小内外温差形成的热应力，防止加热阶段产生裂纹。锻造温度窗口依据 20MnMoD 材料特性设定，在塑性适宜区间完成镦粗、冲孔与芯轴扩孔变形。单次压下量合理管控，保证变形力穿透筒体壁厚，压实内部孔隙，同时规避局部金属流动不均形成折叠缺陷。

镦粗、冲孔、芯轴扩孔是 20MnMoD 筒体锻件锻造核心工序。镦粗用来破碎铸态组织，压实钢锭心部缺陷；冲孔去除中心多余坯料；芯轴扩孔逐步延展筒体壁厚与高度，成型筒体毛坯轮廓。金属流线沿着筒体环向连续延伸，一旦流线发生切断或者紊乱，压力容器承压状态下，裂纹容易沿着流线薄弱区域扩展。扩孔作业过程，持续监测筒体圆度，控制变形均匀性。山西永鑫生重工在 20MnMoD 筒体锻件锻造生产中，依据筒体尺寸设计扩孔道次与变形量，保障筒体壁厚区域锻透，减少组织不均匀现象。

锻造完成后的毛坯锻件不可快速空冷，需要按照工艺规范缓冷，释放锻造残余应力。厚壁筒体锻件残余应力分布复杂，冷却速率过快会放大内部应力，后续加工或者服役阶段容易发生变形开裂。缓冷周期依据筒体截面厚度确定，严格按照冷却工艺曲线执行。

毛坯缓冷完成后进入粗加工，去除锻造飞边与氧化皮，加工基准面，预留精加工余量，用来抵消热处理带来的形变。粗加工完成开展外观复检，确认毛坯无裂纹、折叠等表面缺陷，必要时实施初步超声探伤，提前识别大型内部缺陷，减少后续工序物料与工时消耗。

热处理装炉阶段，20MnMoD 筒体锻件放置采用支撑工装，避免筒体受压失圆。调质处理完成后取样检测力学性能与低温冲击韧性，金相检测观察组织状态，判断热处理效果是否达标。

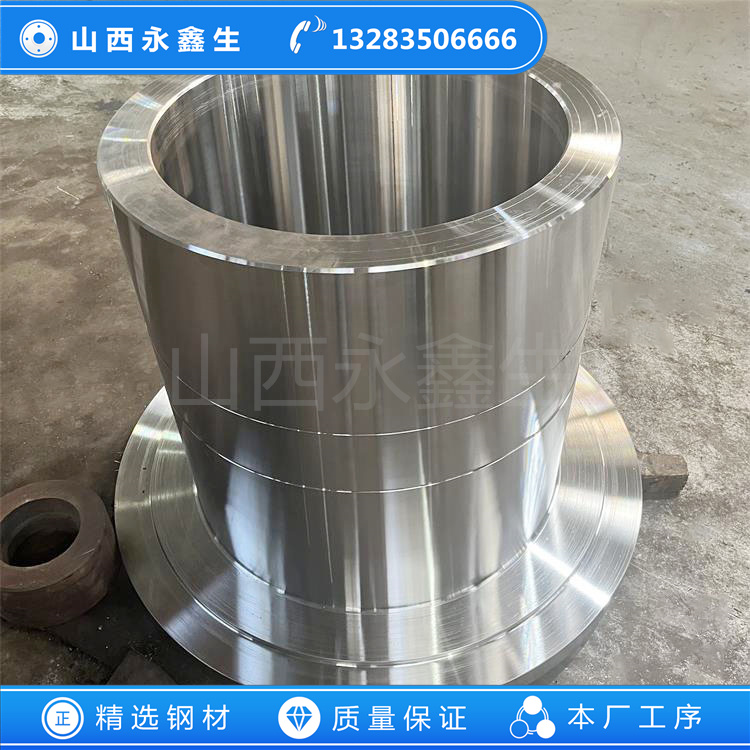

精加工阶段按照图纸加工筒体内外径、端面、台阶与过渡圆角，控制形位公差。转角位置加工不可留有尖角，尖角位置放大应力集中，加速疲劳裂纹萌生。精加工结束开展成品无损探伤，覆盖筒体全部壁厚区域，重点检测端面、转角过渡位置。探伤报告、力学检测报告、锻造工艺记录统一归档留存。

  20MnMoD 筒体锻件锻造属于系统性工艺体系，扩孔变形参数的波动，都会带来质量隐患。完善的工艺方案搭配全工序检验手段，可以稳定产出满足低温压力容器工况要求的 20MnMoD 筒体锻件，为承压设备配套可靠的筒体承压构件。

---
